一、白炭黑的行业基本情况
白炭黑是一种多孔性、无定形的二氧化硅类产品，具有化学惰性、良好的电绝缘性、不燃、无毒等优点。白炭黑作为功能性材料在橡胶、涂料、牙膏、饲料等传统领域，以及电子材料、新能源、环保材料等新兴应用领域有着广阔的应用前景。
白炭黑按生产方法可分为气相法和沉淀法两大类，目前，国内主要以沉淀法为主，产量占比超过90%，其在橡胶领域的应用占沉淀法产量的60%。随着下游应用领域的持续拓展，尤其是在汽车工业绿色轮胎政策推动及新能源汽车产业快速崛起的双重驱动下，沉淀法白炭黑的市场空间及发展增速在行业中占据主导地位。
二、沉淀法白炭黑的硫酸法与碳化法对比
沉淀法白炭黑的工艺路线，采用水玻璃为硅源，与酸进行反应，经过中和、缩聚、沉淀等反应过程和过滤、干燥等后处理得到白炭黑产品；
其反应式为：
Na2O⋅mSiO2 + 2H+ + nH2O→2Na+ + mSiO2⋅(n+1)H2O↓
目前沉淀法白炭黑常用的酸为硫酸，盐酸，碳酸，磷酸等，其中硫酸法是发展最早，最成熟，也是使用的最为广泛的工艺，而碳化法则因其消耗二氧化碳，且弱酸，反应更加温和，合成过程更可控，对设备腐蚀性弱，环境影响较小，契合绿色发展的理念，受到广泛关注。

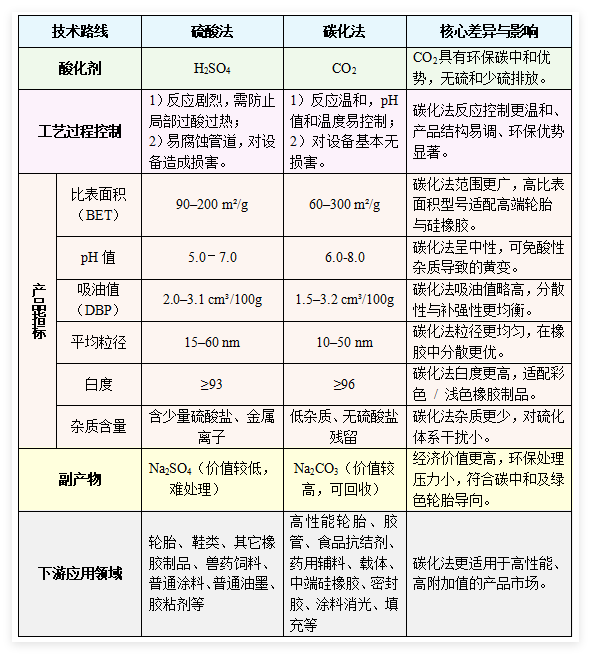

硫酸法与碳化法的路线对比如下：
上述中产品指标的解释和意义：
1、比表面积（BET）
白炭黑的比表面积是其核心指标，决定在橡胶中补强性能，直接影响填料的界面相互作用强度，比表面积的提升能够显著增强橡胶的力学性能，包括拉伸强度、撕裂强度和耐磨性，同时有助于在绿色环保轮胎中实现滚动阻力与湿抓地力的平衡。比表面积越大，与橡胶的接触面越大，因此对橡胶的补强作用越好，即提高硫化胶的拉伸强度、撕裂强度和耐磨性。但比表面积越大填料之间的团聚越严重，对填料的分散工艺要求越高；
碳化工艺与硫酸法相比实现比表面积多种规格（60-300 m2/g）及高控制精度白炭黑产品的生产。白炭黑BET并非越大越好，关键在于‘可分散的比表面积’。碳化法的价值在于，能在实现高BET（> 200 m²/g）的同时，通过窄粒径分布和结构调控，减少团聚，实现‘高补强’与‘易加工’的平衡。”
2、pH值
白炭黑的pH值会影响其表面的硅羟基活性和表面电荷状态，进而影响其在橡胶中的作用。白炭黑的pH值不适宜，可能会抑制硅烷偶联剂的有效水解或缩合，从而影响橡胶复合材料的补强效果和动态力学性能。此外，白炭黑的pH值还会干扰硫化促进剂和活化剂在橡胶混合物中的作用，通过改变硫化速率、焦烧时间以及最终的交联密度，对橡胶性能产生影响。然而，碳化法白炭黑产品pH值相对较高，其存在硫化加速的现象；
3、吸油值（DBP）
白炭黑的吸油值直接反映白炭黑二级结构与孔结构，高吸油值白炭黑原生聚集体分支多、内部孔隙丰富、呈开放结构，表面硅羟基（–Si–OH）更多，与橡胶分子、偶联剂的化学反应/氢键作用更强，橡胶大分子可进入白炭黑孔隙，形成机械互锁与物理缠结，界面结合更强，补强效果更高。但网络过强会导致分散困难、黏度上升，内部微缺陷增多，裂纹快速萌生扩展，强度下降；且对硫化助剂的吸附作用增强，易导致硫化延迟。适中的吸油值是保证白炭黑分散及应用性能的保障，碳化法白炭黑的油值可调控区间更大，满足不同橡胶制品（如低滚阻轮胎、高耐磨输送带、硅橡胶等）对填料结构度的差异化需求，从而适应更加多元化的市场应用场景。
4、平均粒径
白炭黑的平均粒径是反映其粒子尺寸和分散均匀性的核心指标。粒径分布窄，颗粒尺寸接近、均一性好。窄粒径分布可使填料分散更均一、硫化反应更稳定、应力传递更均匀，有利于提高拉伸强度；而宽粒径分布因大小颗粒混杂，易造成局部团聚、应力集中与交联不均，导致拉伸强度降低。因此，控制白炭黑为窄粒径分布，是提升白炭黑性能的重要途径。碳化法白炭黑凭借其温和可控的反应成核与生长过程，粒径分布更窄，更均匀，这一特性使其在橡胶混炼中更易实现快速、均匀的分散，减少加工能耗。
5、白度
白炭黑白度反映其外观纯净度与光学性能，是区分产品档次的关键指标之一。受白炭黑纯度（Fe、Mn等重金属杂质是白度下降的核心诱因）、粒径分布（粒径越小、分布越窄，表面散射均匀，白度越高）、表面处理、生产工艺等因素影响。高白度能保证制品色泽纯净、无杂色，同时能在一定程度上提升拉伸强度、断裂韧性，随着市场浅色/透明橡胶制品、高端涂料、化妆品需求持续增长，极大拉动了高白度白炭黑的市场需求。碳化法白炭黑凭借其低杂质引入等特点，可实现更高的白度特性，契合高端应用领域的需求。
6、杂质含量
白炭黑中常见杂质类型主要包括：金属离子、无机盐等，杂质含量越低，白炭黑品级越高，对橡胶性能越有利。其中，金属粒子Fe等有色杂质会使橡胶发黄、发灰、泛绿，破坏浅色/白色制品的白度与透明度。无机盐杂质会加剧白炭黑自团聚，造成分散更困难；高盐分还会使胶料吸水性上升，电绝缘性下降。碳化法工艺的低杂质含量是对白炭黑品质保证的重要保障。
碳化法白炭黑的技术价值正在被行业重新认识。它不仅是一条减碳路径，更是一条通往高性能、高纯度、高一致性的产品升级路径。未来，随着绿色轮胎法规趋严和新能源汽车对续航里程的极致追求，碳化法白炭黑有望从‘技术备选’走向‘主流方案’。
